Description

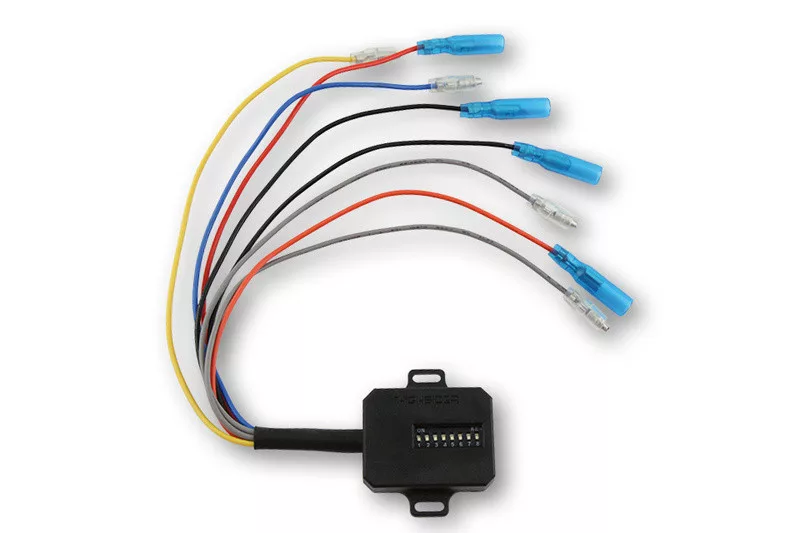

HIGHSIDER CAN-BUS ellenállás CBW1 DIP-kikapcsolóval.

Az újonnan fejlesztett HIGHSIDER CAN-BUS ellenállás CBW1 illeszkedik a legtöbb járműhöz, amely rendelkezik CAN-BUS rendszerrel.

A CBW1 ellenállás szükséges elektromos terhelést biztosít a járművének, amely, ha a dip-kikapcsolók helyesen vannak beállítva, eredményezni fogja a kiegészítő jelzőlámpák kikapcsolását a műszerfalon.

Ezenkívül megbízhatóság biztosított. Ez azt jelenti:

Ha a kiegészítő jelzőlámpák elektronikai hibából kifolyólag meghibásodnak, azonnal hibaüzenet jelenik meg a műszerfalon.

Legfeljebb 2 csatornát lehet kezelni, például bal hátsó irányjelzők és jobb hátsó irányjelzők.

Ha 2 pár jelzőlámpát kell cserélni, akkor 2 CBW1-t kell használni.

Milyen követelményeknek kell megfelelni annak érdekében, hogy a CBW1-et a motoron használhassuk:

A motor eredetileg LED jelzőlámpákkal lett gyártva, vagy a motor rendelkezik CAN-BUS rendszerrel.

Ha ezek a követelmények nem teljesülnek, a CBW1 egység nem fog működni (!) Ebben az esetben az alábbi ellenállásokat ajánljuk:

Jelzőlámpákhoz 21 Watt:

6,8 Ohm cikkszám 1108546002 vagy 10 Ohm cikkszám 1108546004

Jelzőlámpákhoz 10 Watt:

27 Ohm cikkszám 1107562

A CBW1-en a következő ellenállásértékek állíthatók be:

• 150 ohm
• 170 ohm
• 240 ohm
• 300 ohm
• 400 ohm
• 600 ohm
• 1200 ohm

Méretek:

Magasság = 11mm

Szélesség = 31mm (szíjak nélkül)

Szélesség = 46mm (szíjakkal)

Hossz = 40mm

Kábelhossz = 200mm tüskékkel

Csatlakozások:

Sárga = bemeneti csatorna 1 (+)

Narancssárga = kimeneti csatorna 1 (+)

Kék = bemeneti csatorna 2 (+)

Piros = kimeneti csatorna 2 (+)

Szürke = bemeneti föld (-)

Fekete = kimeneti föld (-)

Tanácsok:

– Legfeljebb 2 csatornát lehet kezelni.

– A csatlakozást részletesen elmagyarázzuk a felszerelési utasításokban!

Kompatibilitás:
